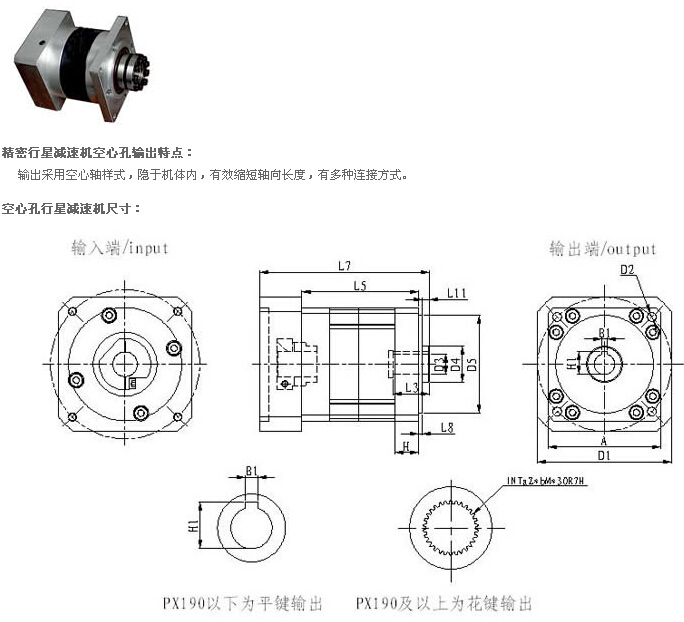

| 型號 | PL120 | PL160 | PX115 | PX142 | ||||||||||
| 級 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||
| A | 輸出法蘭邊長 | □ | φ115 | φ160 | 110 | 142 | ||||||||
| D1 | 安裝孔分布圓 | φ | 100 | 145 | 130 | 165 | ||||||||
| D2 | 安裝螺孔 | 4- | M10×16 | M12×20 | φ8.5 | φ11 | ||||||||
| D3 | 輸出孔徑 | F7 | 20 | 35 | 20 | 35 | ||||||||
| D4 | 輸出軸肩 | 35 | 55 | 35 | 55 | |||||||||
| D5 | 定位凸臺直徑 | h7 | 80 | 130 | 95 | 130 | ||||||||
| L3 | 孔深 | 38 | 60 | 35 | 60 | |||||||||
| L5 | 減速機軀體長 | 99.5 | 126.5 | 154 | 173.5 | 223 | 263.5 | 85.5 | 113 | 140.5 | 173.5 | 223 | 263.5 | |
| L7 | 減速機總長 | 143.5 | 170.5 | 198 | 205.5 | 255 | 295.5 | 137.5 | 165 | 192.5 | 205.5 | 255 | 295.5 | |
| L8 | 定位凸臺厚度 | 4 | 5 | 4 | 5 | |||||||||
| L11 | 外露軸肩長度 | 1 | 2 | 7 | 2 | |||||||||
| B1 | 鍵寬 | 6 | 10 | 6 | 10 | |||||||||
| H1 | 鍵高 | 22.8 | 38.3 | 22.8 | 38.3 | |||||||||
| H | 輸出法蘭厚度 | - - - - | - - - - | 22.5 | 15 | |||||||||
| 花鍵 | - - - - | - - - - | - - - - | - - - - | ||||||||||
| 型號 | PX190 | PX240 | PX285 | PX330 | PX400 | ||||||||||||
| 級 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||
| A | 輸出法蘭 邊長 |
□ | 190 | 240 | 285 | 330 | 400 | ||||||||||
| D1 | 安裝孔 分布圓 |
φ | 215 | 265 | 315 | 370 | 425 | ||||||||||
| D2 | 安裝螺孔 | 4- | φ13.5 | φ18 | φ18 | φ22 | φ22 | ||||||||||
| D3 | 輸出孔徑 | F7 | - - - - | - - - - | - - - - | - - - - | - - - - | ||||||||||
| D4 | 輸出軸肩 | 60 | 75 | 85 | 90 | 100 | |||||||||||
| D5 | 定位凸臺 直徑 |
h7 | 160 | 225 | 250 | 290 | 350 | ||||||||||
| L3 | 孔深 | 60 | 60 | 65 | 70 | 80 | |||||||||||
| L5 | 減速機 軀體長 |
186 | 234 | 270.5 | 185.5 | 255.5 | 303.5 | 211 | 277 | 350 | 241 | 330 | 427 | 287 | 393 | 498 | |
| L7 | 減速機總長 | 253 | 301 | 337.5 | 276.5 | 325.5 | 373.5 | 324 | 368 | 438 | 384 | 446 | 540 | 462 | 538 | 643 | |
| L8 | 定位凸臺 厚度 |
8 | 8 | 8 | 8 | 10 | |||||||||||
| L11 | 外露軸肩 長度 |
2 | 5 | 5 | 5 | 5 | |||||||||||
| B1 | 鍵寬 | - - - - | - - - - | - - - - | - - - - | - - - - | |||||||||||
| H1 | 鍵高 | - - - - | - - - - | - - - - | - - - - | - - - - | |||||||||||
| H | 輸出法蘭 厚度 |
26 | 25 | 25 | 25 | 35 | |||||||||||
| 花鍵 | INT20z*2m*30r*7H | INT25z*2m*30r*7H | INT20z*3m*30r*7H | INT25z*3m*30r*7H | INT20z*4m*30r*7H | ||||||||||||
注：電機軸長不同，L10的尺寸會有所變化，適配器將不同。
說明：空心孔輸出時，與減速機D3配合的軸徑將與原標準減速機軸徑要小，幫扭矩可根據與D3配合軸徑來計算，其余參數均可參照PX標準系列。
